D I S E Ñ O



Carrocería autoportante, totalmente soldada, sellada y aislada con bujes de goma. Paragolpes cromados integrados a la línea de la carrocería con bandas centrales y extremos envolventes protectores de plástico  color negro y uñas de poliuretano rígido.

Grilla de barras horizontales. Proyectores rectangulares de gran superficie vidriada y luces de posición envolventes. Spoiler deflector de aire bajo grilla. Vidrios laterales curvos, de seguridad, templados, en todas las ventanillas, parabrisas y luneta. Manijas de puertas interiores y exteriores embutidas.





Luces traseras envolventes. Molduras laterales protectoras de PVC. Espejo retrovisor de control remoto en lado del conductor y acompañante.



I N T E R I O R



Tablero  acolchado antirreflejos. Asientos butaca delanteros reclinables. Bolsillos portamapa en respaldos  de asientos butacasAspecto Exterior delanteros Visera parasol izquierda con portadocumentos. Apoyacabezas tapizados y acolchados desmontables en asientos delanteros.



Tapizado de asientos y paneles de puertas totalmente en cuero. Apoyabrazos delanteros y traseros con agarradera incorporada.  Alfombra textil en habitáculo (opcional textil de pelo largo en habitáculo con tapizado de cuero). Alfombra textil en compartimiento de equipajes.



Cinturones de seguridad combinados delateros con retractor de inercia. Cinturones de seguridad de cintura traseros. Vidrios tonalizados color bronce con desempañador eléctrico en luneta trasera.



Consola central con reloj digital, manómetro, voltímetro y controles de aire acondicionado (si dispone  de esta opción). Gaveta portaobjetos bajo panel de instrumentos (cuando no se dispone de la opción aire acondicionado).





Interior versión 1981 Interior versión 1983



Molduras en acabado de madera en parte superior de paneles interiores de puerta. Agarraderas pasamanos. Traseras, con perchero integrado. Volante acolchado en poliuretano con piel integral de 4 rayos.



M O T O R



Motor 2.3. Ciclo Otto, 4 tiempos, longitudinal delantero, 4 cilindros en línea. Cilindrada 2.299 cm. Diámetro del cilindro 96,00  mm. Carrera 79,4 mm. Árbol de levas a la cabeza comandado por correa dentada sin lubricación.  Cigueñal apoyado en 5 bancadas. Sistema de ventilación de cárter. Filtro de aire seco con cartucho  filtrante de papel.



Carburador de 2 venturis. Combustible: nafta especial. Relación de compresión 9,0:1. Cebador automático. Potencia SAE bruta 122 HP a 5.000 rpm. Par  motor 193 Nm. a 3.500 rpm. Potencia neta (DIN-70020) 74 kw (100 CV) a 5.000 rpm. Incluye tacómetro  en panel de instrumentos. Distribución: 1 árbol de leva a la cabeza.



Orden de encendido: 1-3-4-2, luz de contactos del distribuidor 0,43-0,52 mm (.018-.020"). Luz de válvulas: autoajustable.

Bujías de encendido: Motorcraft R-AGF-42. Diámetro de la rosca: 14 mm.

Avance inicial del encendido:

12º APMS a 675 rpm. Sin Aire Acondicionado.

12º APMS a 700 rpm. Con Aire Acondicionado.

16º APMS a 575 rpm. Con Caja Automática.

16º APMS a 600 rpm. Con Aire Acondicionado y Caja Automática.

Luz de electrodos 0,81-0,91 mm (.032-.036")



S I S T E M A   E L E C T R I C O



Alternador 60 Amp. a 14,2 Volt. (750 w). Bateria de 12 Volts, 55 Amp-h. Regulador de tensión electrónico.



E M B R A G U E



Tipo monodisco seco de diafragma, accionado por cable. Diametro 21,59 cm (216 mm).



T R A N S M I S I O N



Tipo: Ford, de cuatro velocidades de avance totalmente sincronizadas, salvo marcha atrás.Caja Automática (opcional)

Control: Directo, mecánico palanca al piso.

Relaciones: 1era. 3,65:1 - 2da. 2,13:1 - 3era. 1,37:1 - 4ta. 1,00:1. Retroceso: 3,66:1.

* Opcional: transmisión automática de tres velocidades.

Marca: Ford.

Modelo: C-3.

Posiciones selectoras: P-R-N-D-2-1.

Sistema del convertidor par: Trilock (hidráulico)

Relación de conversión: 2,90: (Vehículo detenido)

Relación de engranajes: 1era. 2,47:1 - 2da. 1,47:1 - 3era. 1,00:1 Retroceso: 2,11:1.



E J E   T R A S E R O



Tipo: Semiflotante de engranajes hipoidales.

Relación: 3,31:1.



S U S P E N S I O N



DELANTERA

Tipo: Independiente montada en un subconjunto aislado por bujes de goma. Compuesta de triángulo superior, brazo inferior, barra reactora, resortes helicoidales, amortiguadores telescópicos hidráulicos doble acción y barra estabilizadora. Topes de goma.



TRASERA

Tipo: Bar-Link. Montada sobre bujes de goma. Compuesta de 4 barras reactoras, resortes helicoidales y amortiguadores telescópicos hidráulicos de doble acción y barra estabilizadora.



D I R E C C I O N



Tipo: Piñón y cremallera.

Diámetro de giro: 10,3 m

Diámetro del volante: 381 mm.



Manual

Relación: 18,7:1.



Servo Asistida

Relación: 17,7:1.



F R E N O S



De doble circuito servoasistidos con válvulas proporcionadora, diferencial y retardadora. Indicador luminoso de operación y funcionamiento de los circuitos de freno en tablero, con control pulsable.



Delanteros

Tipo disco, rotor sólido. Dos cilindros por mordaza.



Traseros

Tipo campana, con cintas autoajustables. De estacionamiento sobre ruedas traseras de accionamiento mecánico, con  comando entre butacas.



R U E D A S



Torque de tuercas: 75-102 Nm (55-75 lb-pie).

Neumáticos: 185/70 R 13.

Llantas: 13 x 5 5 1/2 J deportivas de aleación liviana.



Hasta 2 personas y 70 Kg. de equipaje

Hasta 5 personas y 70 Kg. de equipaje

Presión en KPa (lb/pulg²) para conducir hasta

Presión en KPa (lb/pulg²) para conducir hasta

120 Km/h

160 Km/h

120 Km/h

160 Km/h

Delantera

Trasera

Delantera

Trasera

Delantera

Trasera

Delantera

Trasera

24

24

26

28

26

28

28

32



D I M E N S I O N E S



Largo total: 4,40 m.

Ancho total: 1,70 m.

Alto total: 1,32 m.

Distancia entre ejes: 2,57 m.

Trocha delantera: 1,42 m.

Trocha trasera: 1,42 m.

Peso del vehículo: Base, sin opcionales, más la carga de medio tanque de combustible: 1.097 Kg. (10.758 N).

Capacidad de remolque: 650 Kg. de los cuales 35 a 65 Kg. deben incidir sobre el enganche.

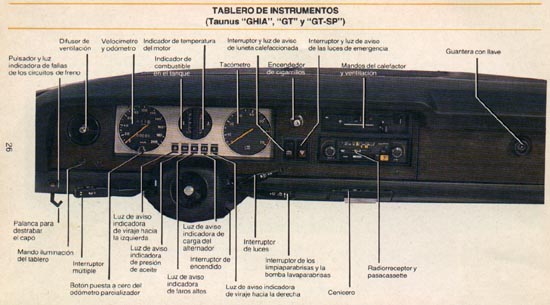

Tablero de Instrumentos



C A P A C I D A D E S



Tanque de combustible: 54 litros.

Lubricante de Motor: Con filtro 4,30 litros y sin filtro 3,50 litros.

Lubricante de Caja de Cambios: Manual 1,40 litros y automática 7,60 litros.

Lubricante de Diferencial: 1,10 litros.

Sistema de Enfriamiento: 8,60 litros.

Dirección Servoasistida: 0,80 litros.





Los datos técnicos fueron obtenidos de folletos y manuales originales producidos por Ford Motor Argentina S.A




Buenos Aires - Argentina  l Club Taunus Argentina
